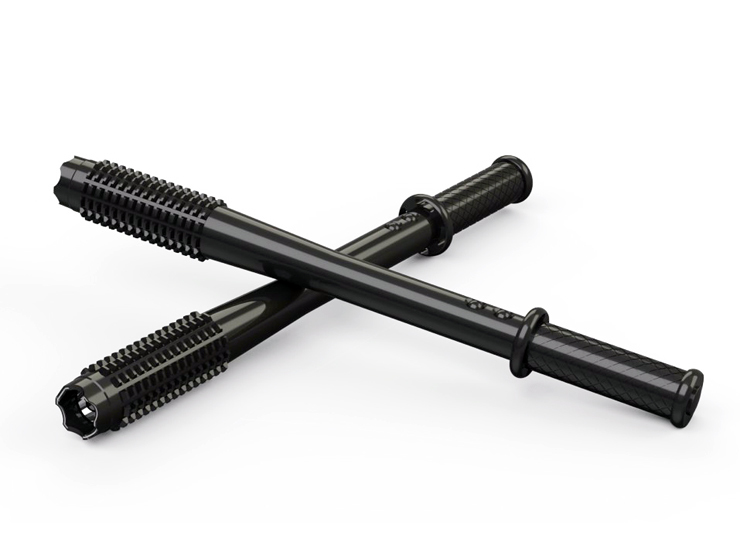

電擊棍，也叫警棍，是警察常用的防衛器械，它具備高壓電擊的功能，能夠制止暴力犯罪和維護社會治安秩序。它的原理和電路圖如下：

1. 原理

電擊棍的原理是利用高壓電擊來制止暴力行為。它主要由高壓發生器、升壓變壓器、電容器和開關等部分組成。當開關關閉時，電容器開始儲存電能；當開關打開時，電容器放出電能，經升壓變壓器升壓至數千伏以上，形成高壓電弧，電弧在空氣中形成閃電般的弧光，能夠使犯罪分子受到強烈的電擊，達到制止暴力的作用。

在電擊棍中，高壓發生器是一個關鍵部件，它能夠產生高頻高壓電磁場，從而產生電弧。高壓發生器分為直流高壓發生器和交流高壓發生器兩種類型，不同的高壓發生器需要配合不同的升壓變壓器和電容器使用。此外，開關也是一個重要部件，它能夠控制電容器的充電和放電，從而保證電擊棍能夠正常工作。

2. 電路圖

電擊棍的電路圖如圖1所示：

圖1 電擊棍電路圖

在電路圖中，電源為電池，可以為1.5V干電池或直流電源。高壓發生器由T1、T2組成，升壓變壓器使用T2。電容器C存儲電能，D為保護二極管，開關S1控制電容器充電和放電，S2為放大開關。

電擊棍的電路圖復雜，需要精確的設計和組裝。電容器的選用、高壓發生器的參數及開關的控制都必須嚴格按照規定進行，才能夠保證電擊棍的正常工作和安全性。

3. 注意事項

在使用電擊棍時，需要注意以下幾點：

（1）遵守法律，不能隨意使用電擊棍，必須在特定的情況下使用；

（2）嚴格按照說明書的規定進行使用，不得擅自修改和組裝電路圖；

（3）在使用時，必須注意安全，避免觸電和誤傷他人。

電擊棍是一種重要的防衛器械，具備制止暴力犯罪的功能。正確使用和維護電擊棍，能夠有效保護人民群眾生命財產安全，維護社會治安秩序。
